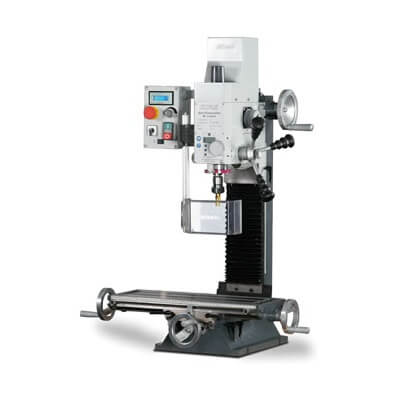

Fresadora con variador Optimum BF 20 Vario - Trifásico

Fresadora con variador Optimum BF 20 Vario - Trifásico
Ref. 3338120

Fresadora-taladradora Optimum. Con regulación velocidad electrónica e indicador digital del recorrido de la pínola.

Movimiento de avance de pínola mediante el mando estrellado (taladrar).
Distribución de precisión de la pínola mediante fresado.
Husillos de avance regulables sin juego gracias a tuercas de husillo reajustables.
Interruptor de seguridad de fácil manejo según IP 54, con disparador de tensión mínima.
Guía en cola de milano estable y de precisión con regletas de cuña reajustables y sin juego.
Fuelle de dilatación como protección de las guías.
Manejo claro y sencillo gracias al panel de control regulable individualmente.
Todos los recorridos son legibles en la escala.
Accionamiento con regulación de velocidad electrónica.
Cabezal portabrocas y portafresas bilateral giratorio en 90º, que permite de ese modo trabajos de fresado y taladrado en cualquier ángulo.
Protección de plexiglás contra virutas regulable en altura y de grandes dimensiones.
Posición exacta mediante anillos de graduación de posición en todos los volantes.

Velocidad

• Amplia gama de velocidades regulables de 90 a 3000 rpm.
• Pantalla de visualización de revoluciones de fácil lectura.
• Rotación derecha/izquierda.

Conexión start-stop

• Para Controlier CNC opcional.

Indicador de profunidad

• Digital
• Precisión de la pantalla 0.01 mm.
• Reversible mm/pulgada.

Lámpara

• Integrada en el cabezal.
• Halógena 12V - 10W.

Columna

• Desplazable bilateralmente en 30mm y también de forma más alargada con la cabeza pivonante y el tratamiento central del objeto sobre la mesa de coordenadas.

Motor

• Velocidad en dos pasos para una transmisión intensa de la potencia del motor (850W)
• Motor de corriente continua con supervisión de revoluciones permanente.

Control electrónico

• Es posible encender la máquina y apagar con el controlador opcional CNC a través de un reté de control integrado.

Columna eje Z y X

• Canal de 9mm preparado para montaje posterior de banda magnéticas mediante pegado para visualizador de cotas.

Mesa de coordenadas

• Longitud de mesa de 480mm.
• Sólida y precisa.
• Mecanizado con precisión en la superficie.
• Incluye ranuras en T.
• Desplazable mediante 3 volantes.

Características

• Potencia del motor: 850 W / 230 V
• Ø máx. taladro fundición: 16 mm
• Ø máx. de taladro en acero: 12 mm
• Tipo cono morse del husillo: MK 2 / M 10
• Ø máx. fresa portacuchillas: 63 mm
• Ø máx. con fresa de punta: 20 mm
• Distancia del husillo a la columna: 185 mm
• Recorrido de la pínola: 50 mm
• Cabezal orientable: ± 90º
• Nº de velocidades: 2 regulables
• Nº de revoluciones lenta: 90 - 1.480 r.p.m.
• Nº de revoluciones rápida: 150 - 3.000 r.p.m.
• Medidas de la mesa: (l x an) 500 x 180 mm
• Medidas de la ranura en T de la mesa: 12 mm
• Carga máx. de la mesa: 55 kg
• Desplazamiento de la mesa eje: X 280 mm
• Desplazamiento de la mesa eje: Y 175 mm
• Desplazamiento de la mesa eje: Z 280 mm
• Dimensiones: (l x an x al) 745x565x935 mm
• Peso neto: 103 kg

Sistema seguridad homologado 100%

• Parada de emergencia independiente.
• Pantalla de protección con micro de seguridad de 24V.
• Interruptores de 24V para proteger al usuario.
• Micro de seguridad para la tapa de correas.
• Manual de instrucciones.

Incluye

• Varilla de extracción M 10
• Espiga MT 2 / B 16 / M 10.
• Herramientas de funcionamiento.
