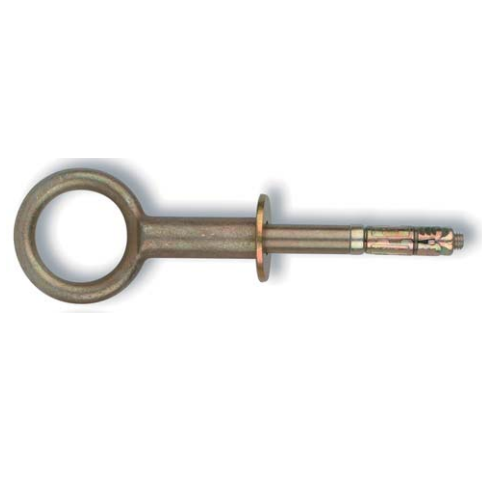

Anclaje ADM Desa Ø50x210 mm. especial para fijación de andamios

Anclaje ADM Desa Ø50x210 mm. especial para fijación de andamios
Ref. 29002100

Anclaje especial para fijación de andamios sobre hormigón, piedra, obra maciza o hueca.

Ojal de Ø50
Montado con ZK M10
Recuperables con ZK M10 o ZAMACK M10
Para la fijación de andamios en paredes, suelos y techos de hormigón, piedra, obra maciza o hueca.

Rango de cargas: de 70 a 350 daN

Usar siempre indirectamente un montaje o travesaño del andamio al cáncamo fijado en la pared.

Características técnicas y datos de colocación

ANCLAJE
TIPO: ADM M10 x 210
Ø Rosca (mm): M10
Ø Barra anilla (mm): 12,5
Ø Interior anilla (mm): 50
Proyección centro anilla (mm):  95 ÷ 100
Longitud rosca (mm): 60
Longitud total (mm):  210
Ø Arandela (mm): 47

DATOS DE COLOCACIÓN
Ø Broca (mm): 16
Profundidad minima taladro (mm): 120
Prof. Embe. min = Longitud taco (mm): 105
Espesor minimo material base (mm): 180

El anclaje "ADM M10 x 210" se suministra completo. Independientemente se suministran cuerpos de anclaje "ZK-M10" para reutilizar el cáncamo de Ø 50.

CARGAS ADMISIBLES DE TRABAJO A EXTRACCIÓN SOBRE MATERIALES INDICADOS (daN)
TIPO: ADM 50 x 210
Hormigón de 250 Kg/cm2: 350
Obra Hueca: 70

Los valores de las Cargas Estáticas Admisibles de Trabajo indicados en la tabla, son adecuados para anclajes colocados en pared de hormigón de la calidad especificada, con una distancia entre centro de anclajes de más de 500 mm, y de una distancia entre centro de anclaje y esquina de la pared de 1.000 mm.
Los valores de las Cargas Admisible en obra hueca, son orientativas, ya que pueden variar en función de la calidad de la cerámica, su espesor, la cocción y la cantidad de producto aplicado. Por ello se recomienda un ensayo previo a pié de obra, para determinar las cargas en cada caso.
